Découverte de la DAO (Dessin Assisté par Ordinateur) : De la théorie à la fabrication

Cela fait plusieurs années que je m’amuse avec des imprimantes 3D. Après avoir travaillé avec des modèles utilisant du filament, j’ai récemment investi dans une imprimante résine. Mais cela fera l’objet de prochains articles.

Bien que j’aie suivi quelques cours de 3D durant mes études, mes compétences restaient assez limitées. J’ai donc eu la chance de pouvoir participer à une formation sur le logiciel Fusion 360 et donc découvrir le monde des logiciels de DAO.

Qu'est-ce que la DAO ?

La DAO, ou Dessin Assisté par Ordinateur, regroupe les outils informatiques conçus pour créer des plans techniques en 2D, mais elle va bien au-delà. Contrairement au dessin sur papier, où la gestion de la 3D est quasi impossible, les logiciels de DAO permettent de travailler directement en trois dimensions. Cela ouvre la porte à de nombreuses possibilités, comme l'exportation de modèles 3D à partir de plans 2D.

Dessin et non sculpture

Lors de mes études, j’ai eu l’occasion de suivre des cours de modélisation 3D. Cette méthode, souvent utilisée pour la création artistique ou les effets visuels, reposait sur une approche que l’on pourrait comparer à de la sculpture numérique. On partait d’un objet de base, comme un simple cube, que l’on modifiait en subdivisant ses faces, en déplaçant ses sommets ou en ajustant ses arêtes. Le but était d’obtenir une forme qui ressemblait à ce que l’on souhaitait représenter, mais sans véritable contrainte technique : les dimensions, les angles ou même la symétrie étaient souvent approximatifs, car l’objectif était purement visuel.

Ici, il ne s’agit pas de sculpter une forme, mais de dessiner un plan technique précis. Chaque ligne, chaque courbe, chaque angle est défini par des dimensions exactes. Les outils de DAO permettent de créer des objets en respectant des contraintes géométriques strictes, comme la perpendicularité, le parallélisme ou la symétrie.

Cette précision est essentielle, car les modèles créés en DAO ne sont pas destinés à rester virtuels : ils sont conçus pour être fabriqués dans le monde réel. Qu’il s’agisse d’imprimer une pièce en 3D, de découper un matériau avec une machine CNC, ou même de construire une structure complexe, tout doit être mesurable, reproductible et fiable.

Du prototypage à la production

Une fois maîtrisé, un logiciel de DAO offre une grande liberté pour concevoir et prototyper différents objets. Qu’il s’agisse de créer une pièce de rechange pour réparer un objet cassé, ou de concevoir un objet introuvable dans le commerce (ou fabriqué à moindre coût), les possibilités sont presque infinies.

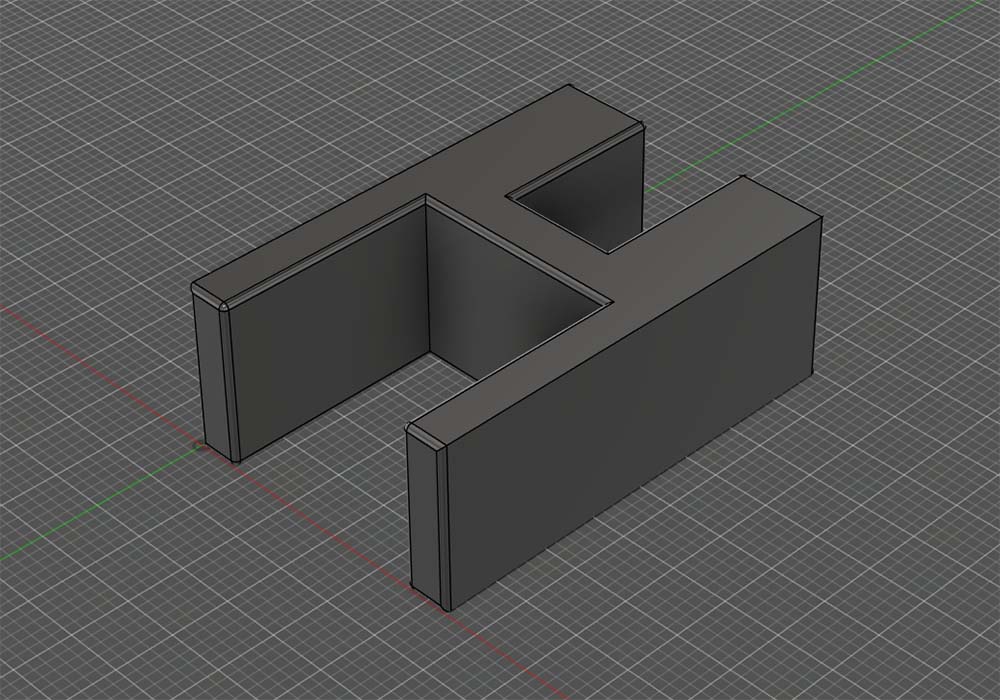

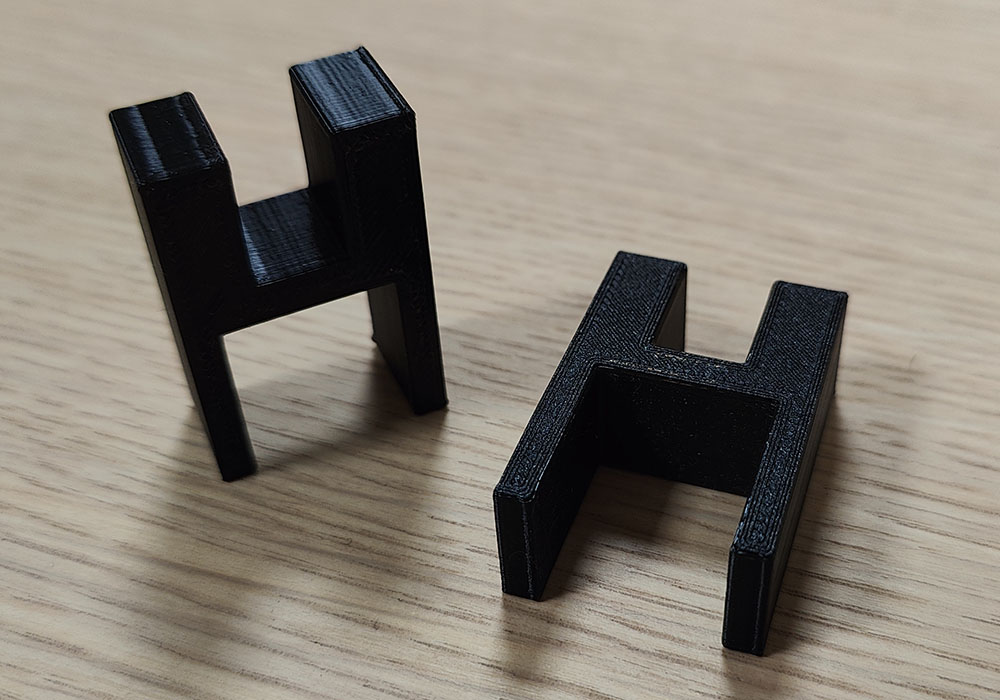

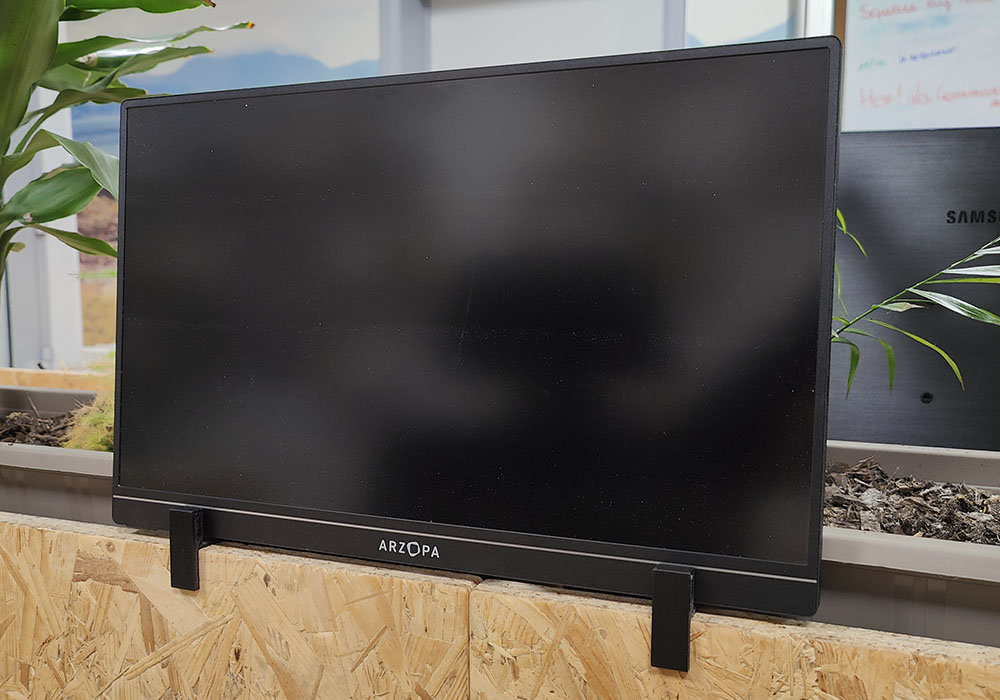

Pour exemple, ici j’ai dessiné et imprimé en 3D des supports pour mon écran portable.

Après avoir finalisé votre modèle, vous pouvez également préparer toutes les étapes nécessaires à sa fabrication. Les logiciels de DAO permettent de générer des fichiers adaptés aux machines d’usinage CNC. Ces fichiers, une fois transmis à un centre d’usinage, peuvent être utilisés pour produire des pièces en métal ou dans d'autres matériaux avec une très grande précision.

De la simple idée à un produit fabriqué, la DAO permet un contrôle total à chaque étape, du prototypage au processus de fabrication final. Il est même possible de simuler la résistance des matériaux!

De nouveaux services à offrir

Cette formation n’était pas simplement une opportunité d’apprendre un nouvel outil, mais bien une étape pour enrichir les services que je peux proposer à mes clients. Alors, même si je ne me lance pas dans la fabrication de pièces de haute précision (du moins, pas encore !), je réfléchis sérieusement à m’équiper de matériel comme une découpeuse laser ou une fraiseuse CNC pour le travail du bois.

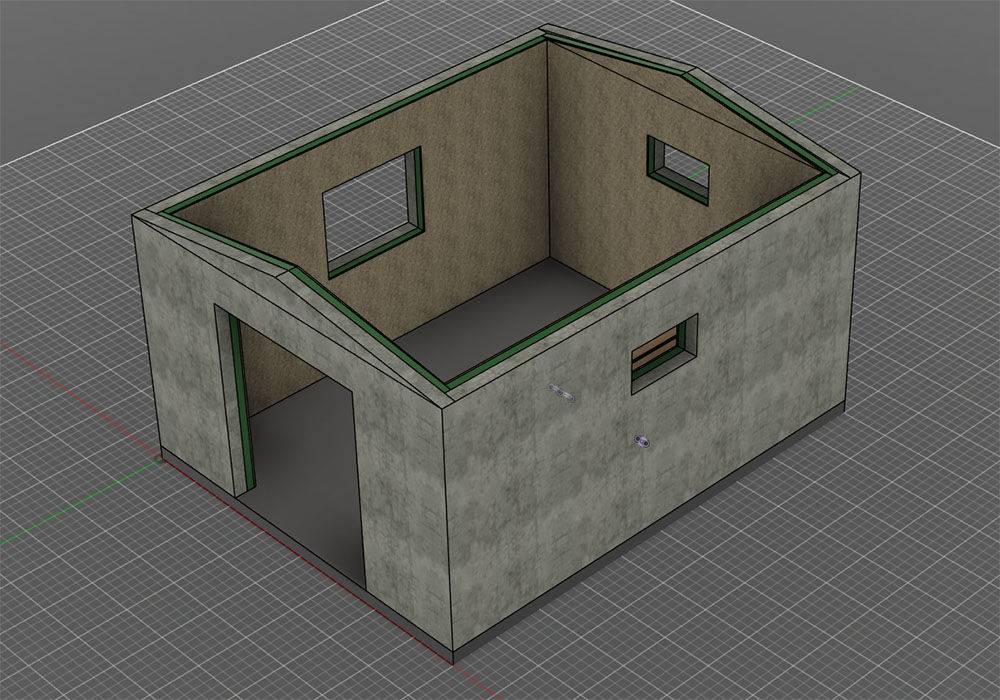

Ces équipements viendraient parfaitement compléter mes compétences et pourraient s’intégrer dans un petit atelier… dont le plan, bien sûr, a également été conçu grâce à la DAO !

Désormais il n’y a plus qu'à mettre en pratique et franchement, je ne manque pas d'idées !
